Pentru aplicatii din sfera industriala, am dezvoltat prin intermediul compartimentului de electronica industriala aplicata, un sistem de supraveghere de la distanta a echipamentelor, denumit in continuare SED. In urma investitiilor realizate, din anul 2012 functioneaza in cadrul companiei un "Laborator de Incercari" - www.laborator.elmas.ro - care are in componenta si sectorul de "Cercetare Electronica Industriala Aplicata". Prin intermediul acestui sector reusim sa proiectam si sa dezvoltam diferite produse din domeniul electronicii industriale care conduc la cresterea nivelului de fiabilitate, siguranta si calitate a instalatiilor industriale furnizate.

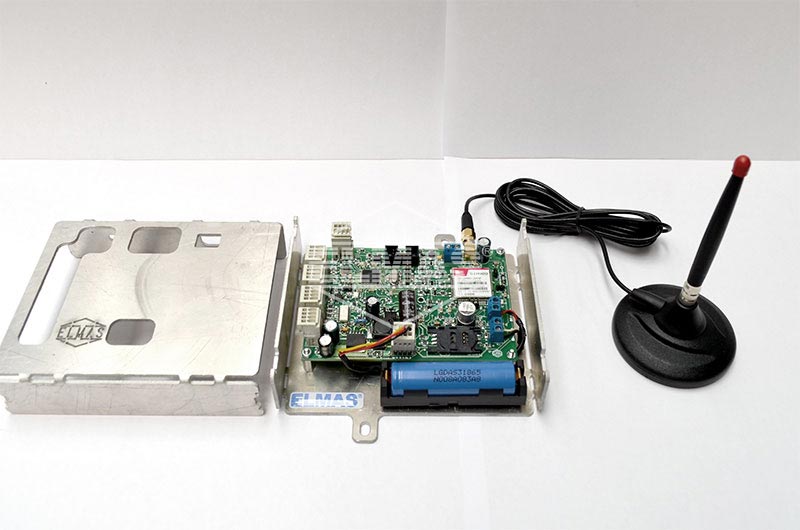

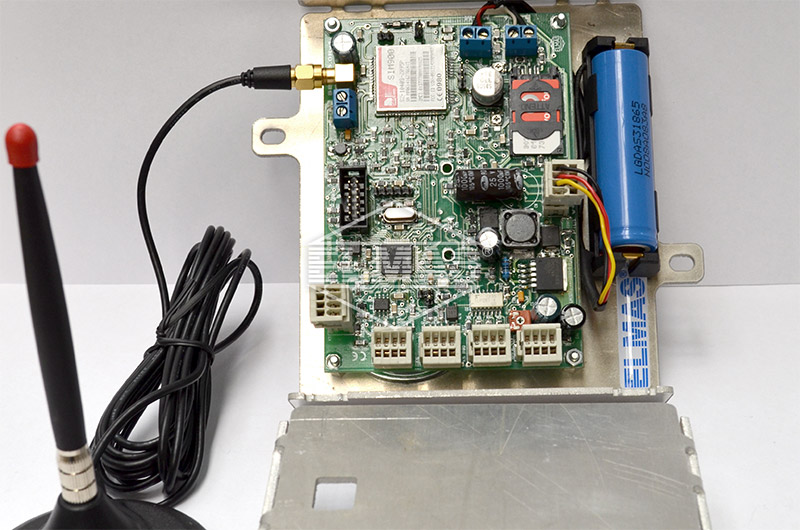

SED este un sistem destinat pentru monitorizarea de la distanta a echipamentelor electrice/electronice prin intermediul retelei de telefonie mobila GSM, fiind dezvoltat si lansat de compania Elmas din anul 2005.
Acest sistem are la baza electronica microprogramata, pentru aplicatia care necesita monitorizarea, sistemul poate monitoriza toate tipurile de evenimente traductibile in semnale electrice (inteligibile pentru microprocesor) prin intermediul traductorilor electronici.
Informatiile electrice primite de la traductori sunt codate de catre microprocesor si transformate in pachete de date in format SMS sau pentru comunicatia online in sistem CSD (comunicatie de date multiplexata).
Descarca brosura SED

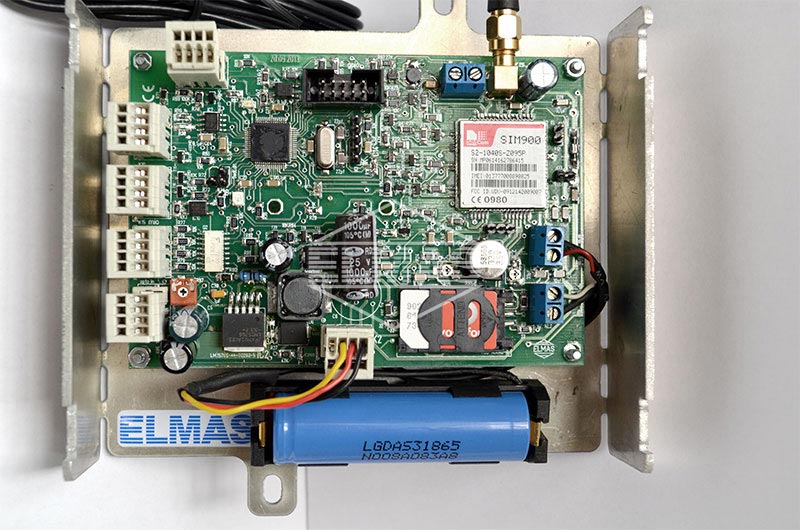

Procesarea semnalelor analogice/digitale este realizata de catre unul sau mai multe module dotate cu microprocesor, prin intermediul dispozitivelor electronice cum ar fi de exemplu: optocuploarele, optotranzistoarele, transformatoarele galvanice, transformatoarele de separatie, camerele de supraveghere video, senzori pasivi de infrarosu, termo rezistoare, microfoane capacitive, etc.
Aceste traductoare asigura tensiunea necesara prin intermediul unor circuite digitale (numite convertoare A/D sau D/A) sistemului microprocesor pentru transformarea acestor semnale in pachete de date. Pachetele de date sunt transformate in protocoale de comunicatie cum ar fi: RS232, TCP/IP, etc.
Modulul radio (GSM/GPRS/PCS) transforma aceste protocoale in unde radio de 900/1800/1900Mhz si la capatul celalalt al punctului de receptie se produce procesul invers, necesar decodarii si transformarii semnalelor in baza de date compatibila cu sitemul PC.

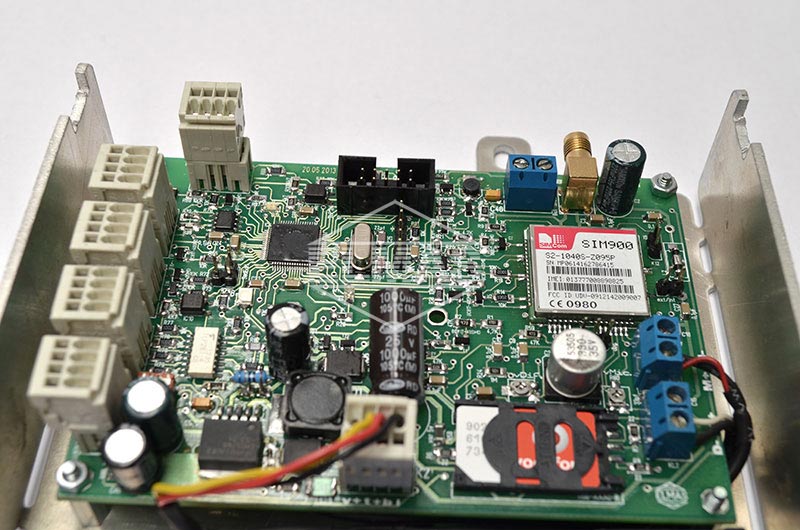

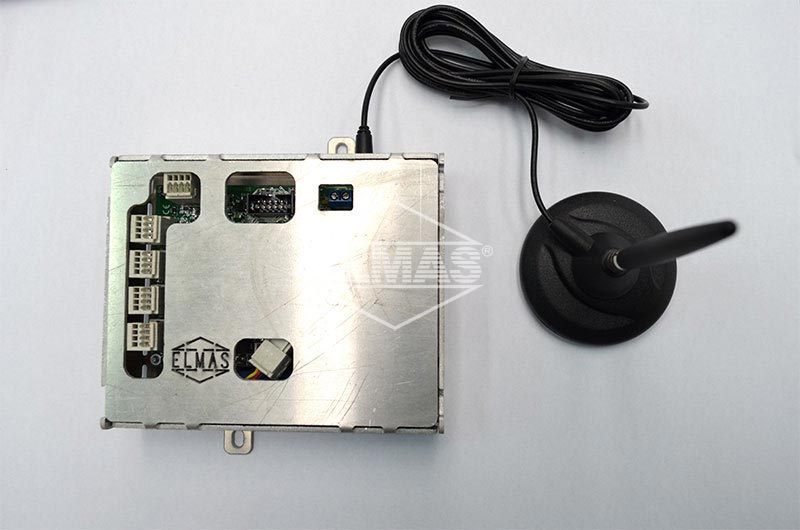

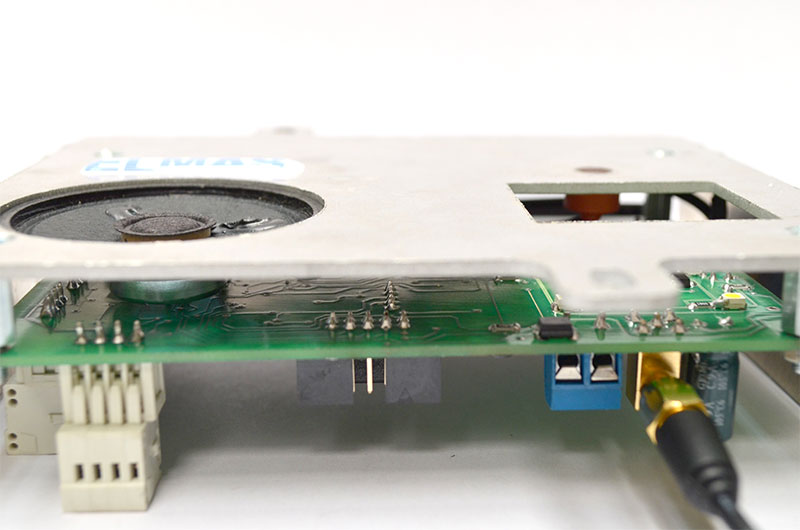

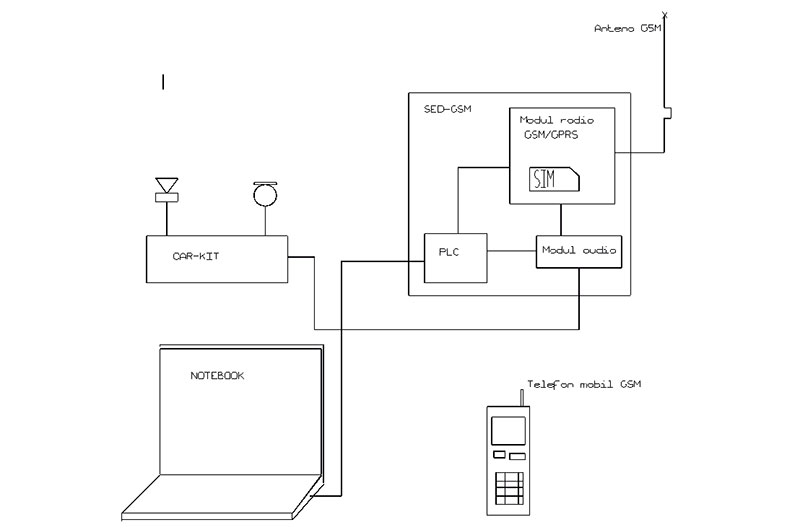

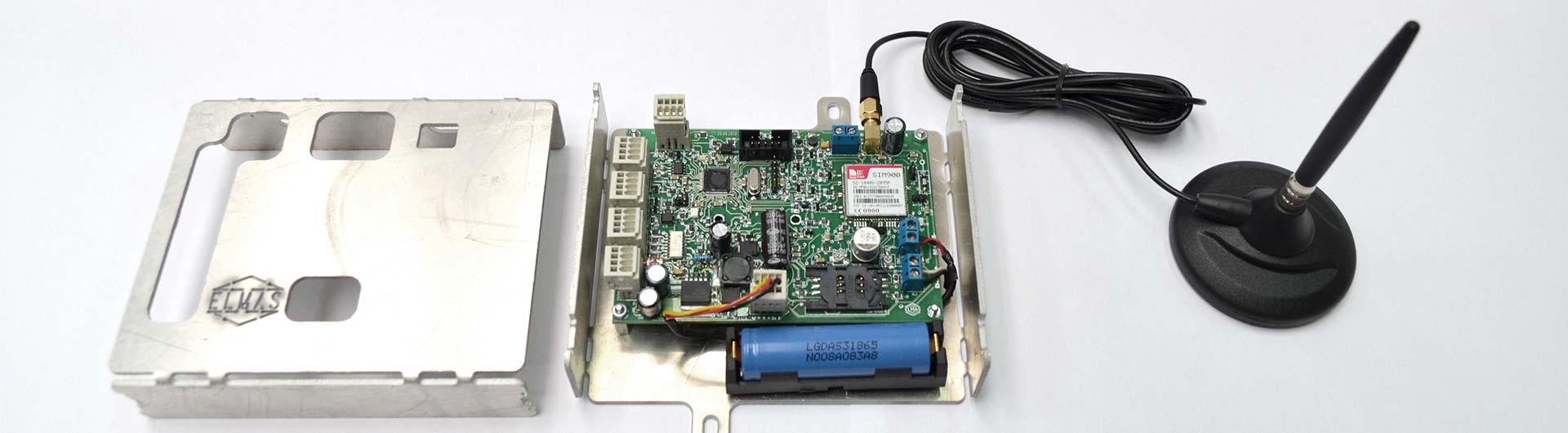

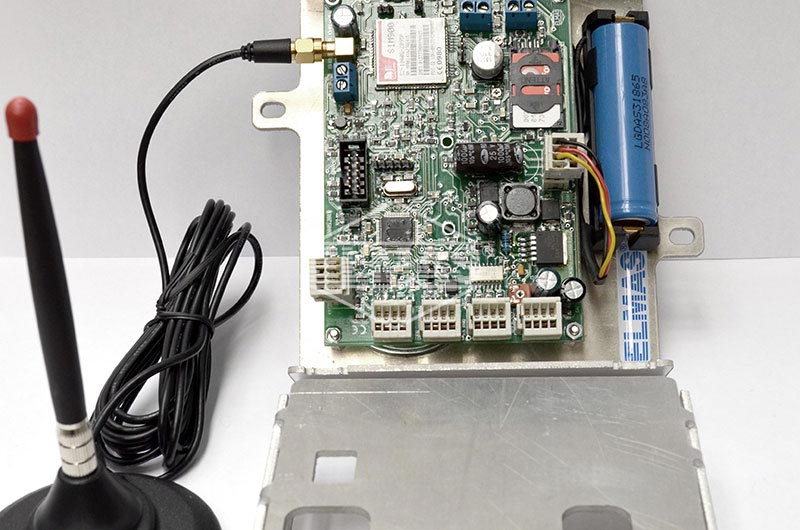

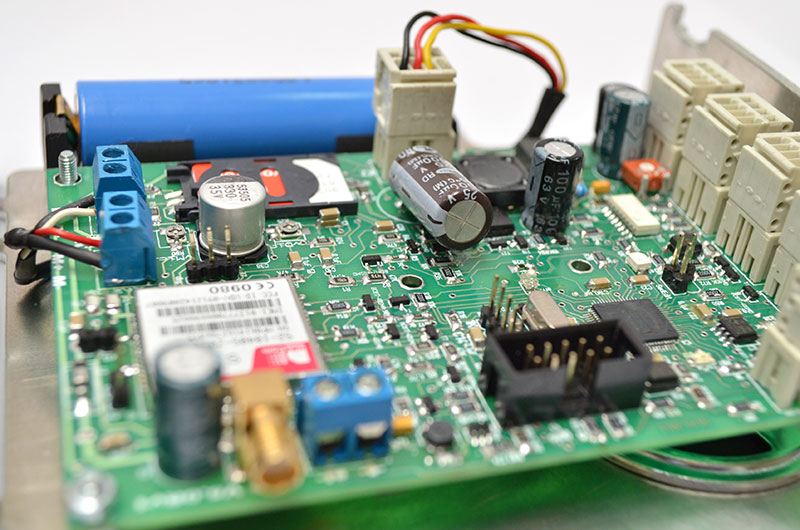

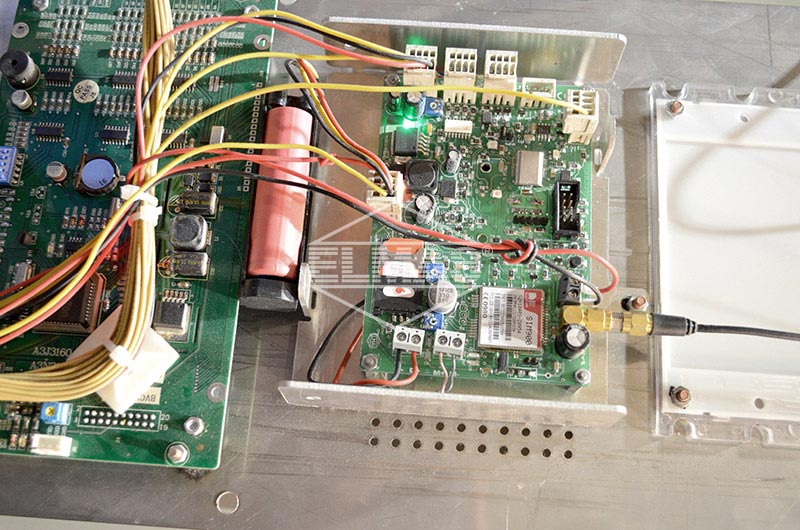

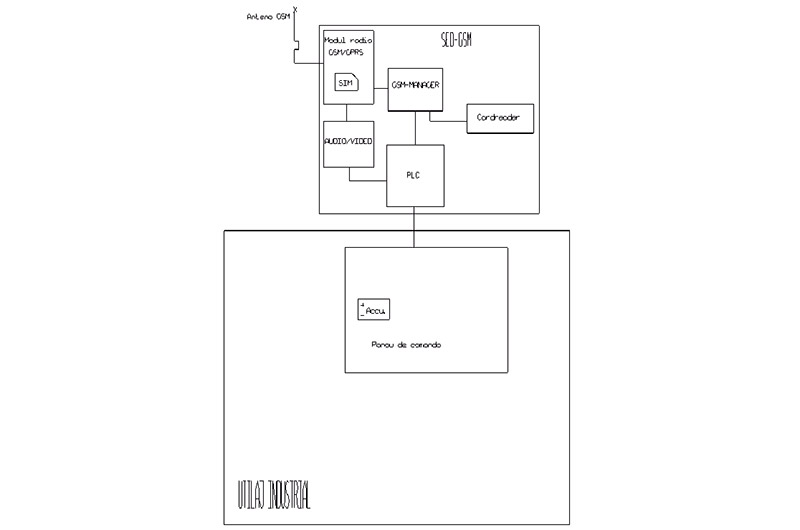

SED are la baza un modul dotat cu microprocesor care gestioneaza resursele modemului GSM. Acest modul se numeste "gsm_manager" si are algoritmul propriu de functionare (codul sursa) si protocolul de comunicatie cu modemul GSM si modulul PLC (automat programabil pe baza de microprocesor).
Intre modulul "gsm_manager" si modulul de aplicatie (PLC) exista un sistem paralel de comunicatie numit magistrala de date. Pe aceasta magistrala de date se stabilesc ordinea si importanta evenimentelor monitorizate. La modulul "gsm_manager" se pot conecta modulele audio/video daca este cazul.
SED poate fi alimentat din mai multe surse de alimentare cu energie electrica (220Vca/380Vca/24Vcc/12Vcc/5Vcc) uzuale, sursa principala de energie este acumulatorul de baterii, acesta permitand o functionare neintrerupta (in limita capacitatii acumulatorului) a sistemului. Dispozitivul SED poate trimite notificari despre starea acumulatotului de tensiune in diverse situatii, in procente de capacitate. Practic, acumulatorul de baterii poate avea o tensiune mai mare de 3,7Vcc si un curent 1,5A minim.
Sursele externe de tensiune pot fi de orice tip si valoare, conditia minima si necesara este posibilitatea de a asigura capacitatea de incarcare a acumulatorului, in limita caracteristicilor date de catalogul fabricantului de acumulatoare.
In memoria program a modulului de aplicatie (PLC) se gaseste algoritmul de aplicatie (software/cod binar) care specifica manipularea informatiilor de monitorizat. Aceste semnale sunt transformate in codurile binare care urmeaza sa fie trimise pe magistrala de date paralela catre modulul "gsm_manager". SED este compatibil prin comunicatie standard folosind protocoalele RS232/USB/TCP/IP cu sistemele de operare Windows (XP,W7-8-10) atat la emisia datelor cat si la receptia acestora. Deasemenea a fost dezvoltata recent si versiunea de interfata pentru sistemele de operare Android pentru smartphone si/sau tableta. Programul de comunicatie permite o conexiune directa cu modulele radio pentru ajustarea parametrilor de receptie/emisie, necesara calitatii de interschimbare a datelor.

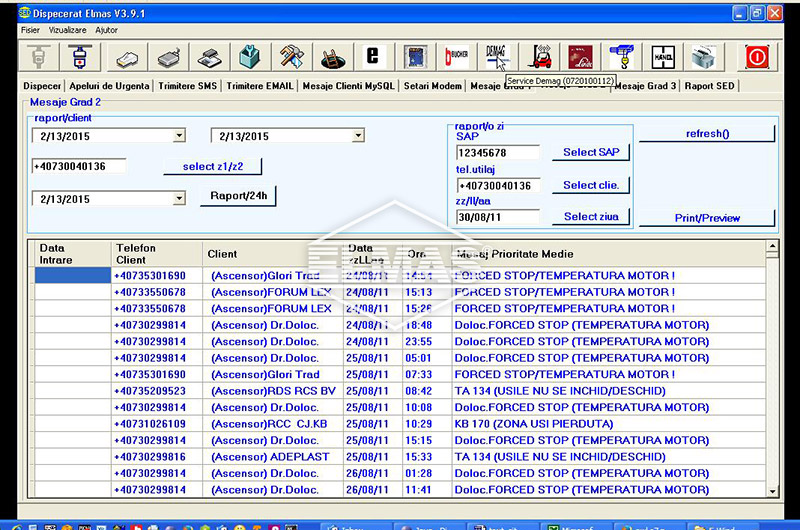

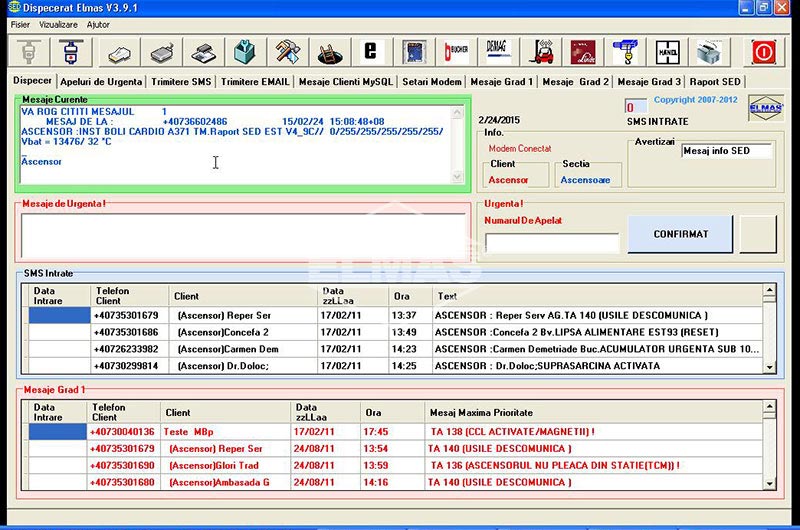

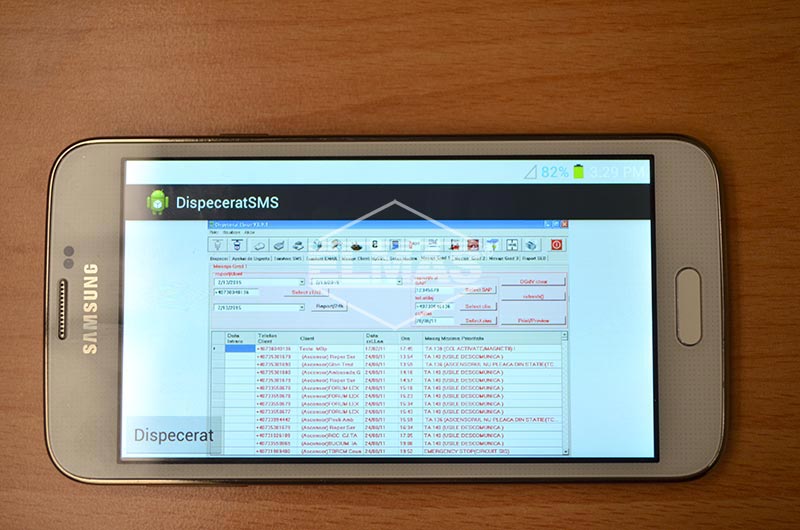

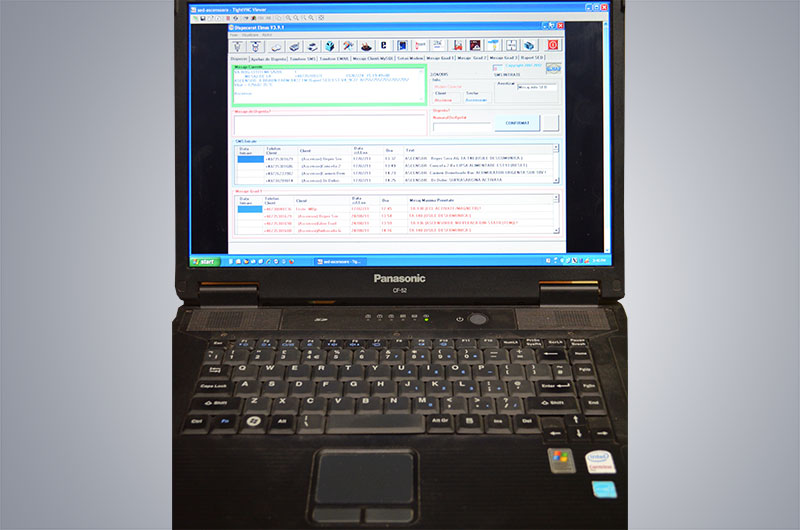

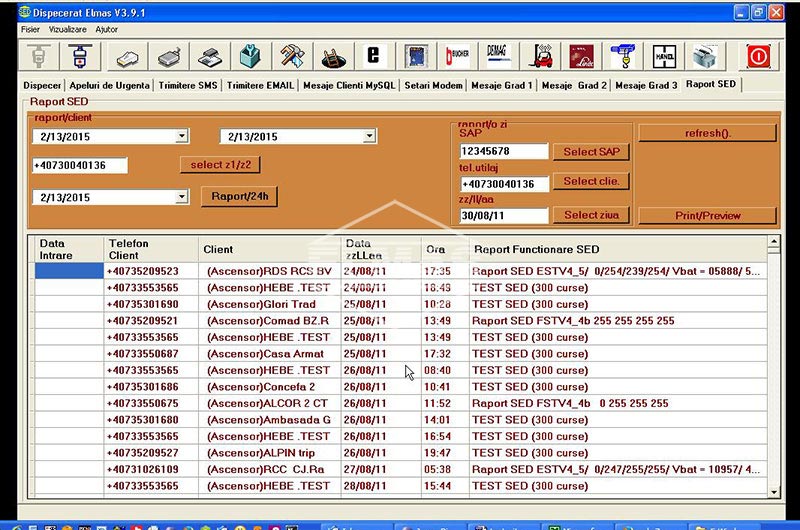

La receptia rezultatelor monitorizate exista un bloc electronic numit GSM_dispecer. Acest modul comunica cu PC-ul printr-unul din porturile acestuia. Informatiile receptionate de catre calculator (PC) se pot stoca intr-o baza de date (server). Ulterior acestea pot fi listate pentru o evidenta fizica a evenimentelor, de exemplu pentru a intocmi un raport de service.
Sistemul de supraveghere a echipamentelor industriale de la distanta (SED) prezinta urmatoarele avantaje:
- cunoasterea exacta a naturii defectiunilor aparute la echipamenteDispozitivul SED dezvoltat de compania Elmas raspunde cerintelor de supraveghere de la distanta din diferite aplicatii industriale.
Sistemele monitorizate (aplicatii) de catre SED pot fi:

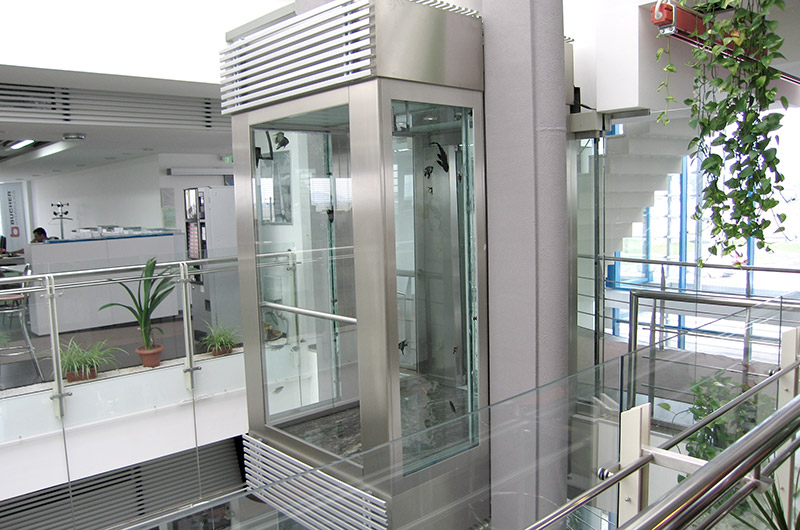

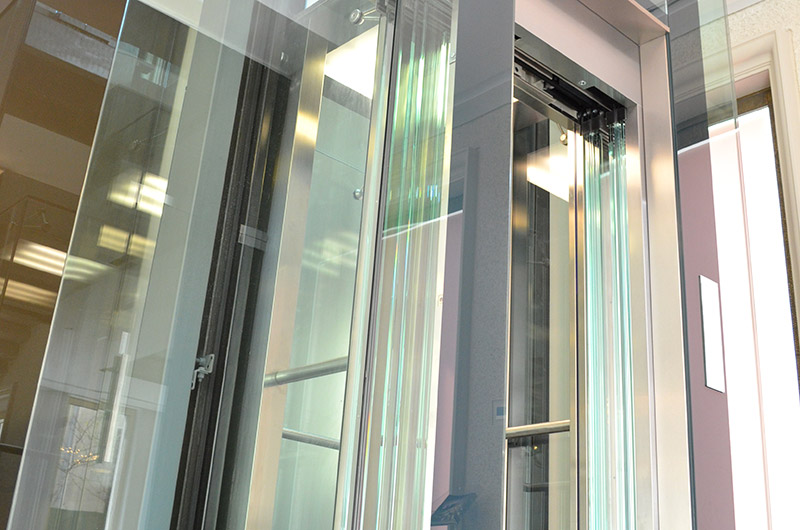

- Ascensoare de persoane si de materiale

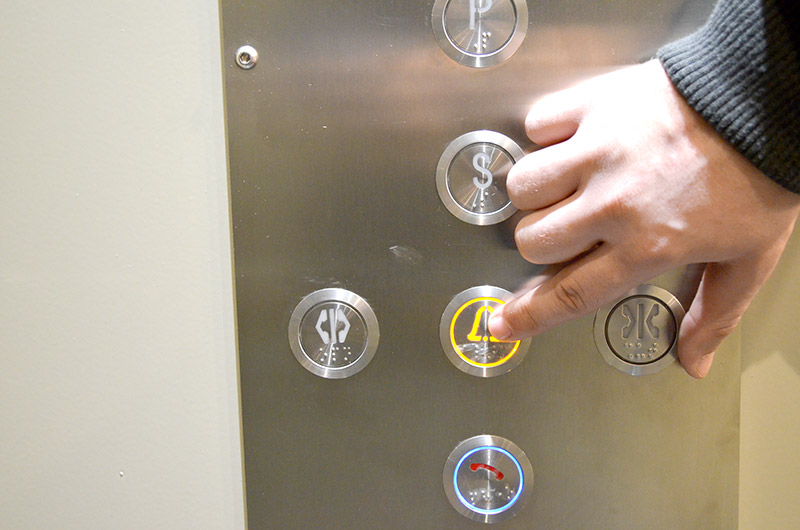

Aplicatia de baza in vederea monitorizarii este posibilitatea de a efectua o legatura vocala intre persoana blocata in cabina ascensorului (din cauza unei defectiuni) si personalul de service. Personalul service primeste online sau prin SMS informatii referitoare la natura defectiunii.

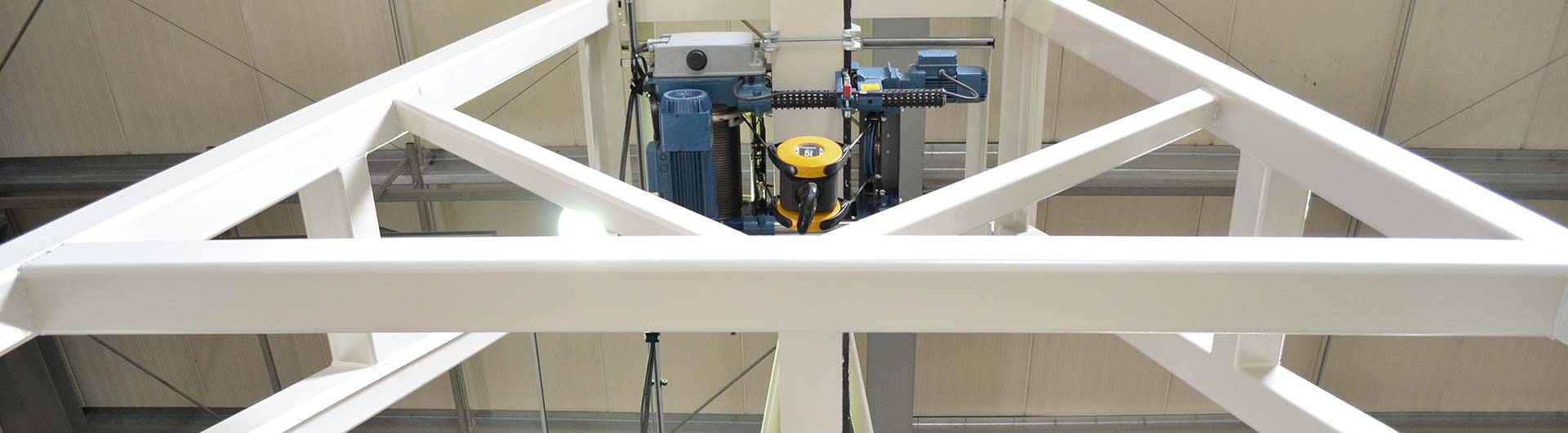

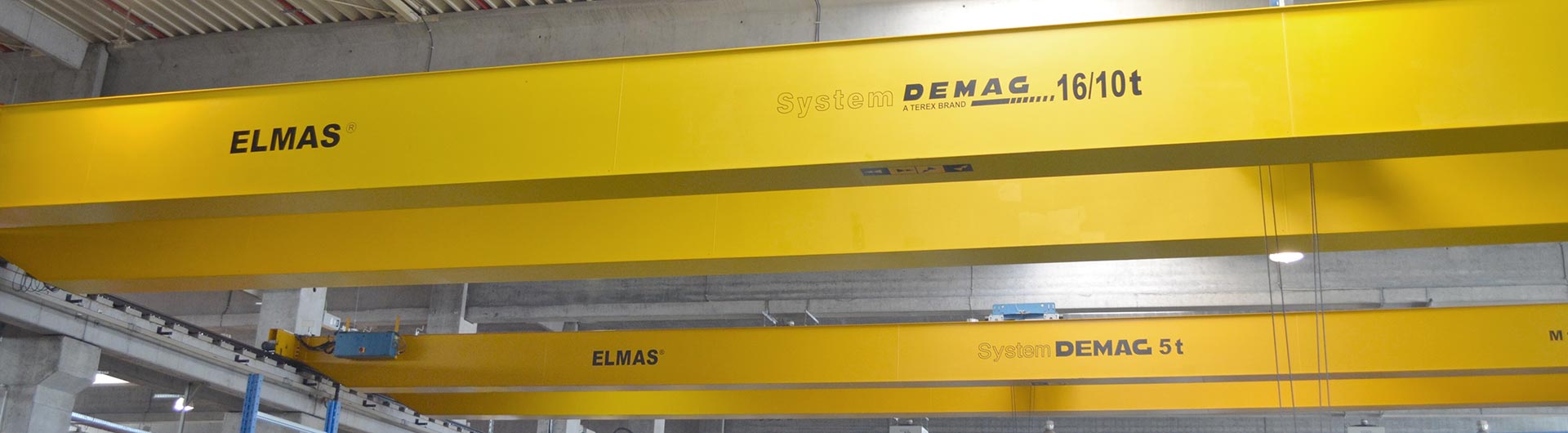

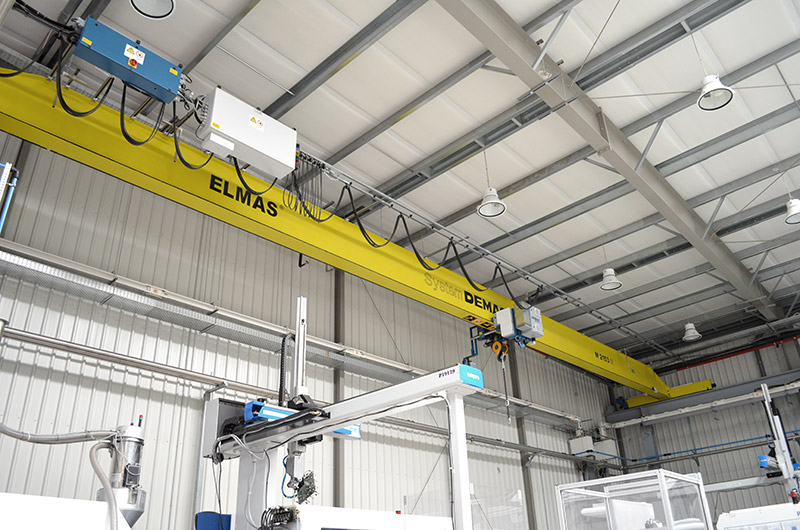

- Poduri rulante
Intretinerea preventiva si predictiva a echipamentelor (tip pod rulant, macara), monitorizarea alertelor de siguranta, eficienta operationala si urmarirea miscarii lor sunt esentiale pentru mentinerea echipamentelor de manipulare a materialelor grele in stare de functionare optima.
Acest lucru ajuta la obtinerea unei productivitati ridicate cu costuri de intretinere reduse si o siguranta imbunatatita a masinilor complexe, cum sunt macaralele si ascensoarele, acestea trebuind administrate in mod continuu de catre producatorii sau utilizatorii lor. Sistemul de monitorizare la distanta a echipamentelor SED asigura supravegherea continua si analiza avansata a datelor privind operatiunile, uzura, detectarea defectiunilor, analiza si alerte sub forma de coduri de eroare/avertizare. Solutia de monitorizare a macaralelor industriale de la distanta este complexa si include o analiza de date in cloud precum si o aplicatie mobila, impreuna cu senzori hardware care pot fi integrati sau adaptati cu usurinta pe ascensoare si macaralele de manipulare a materialelor grele de interior, cum ar fi macarale tip portal, pod rulant, macarale pentru containere etc.

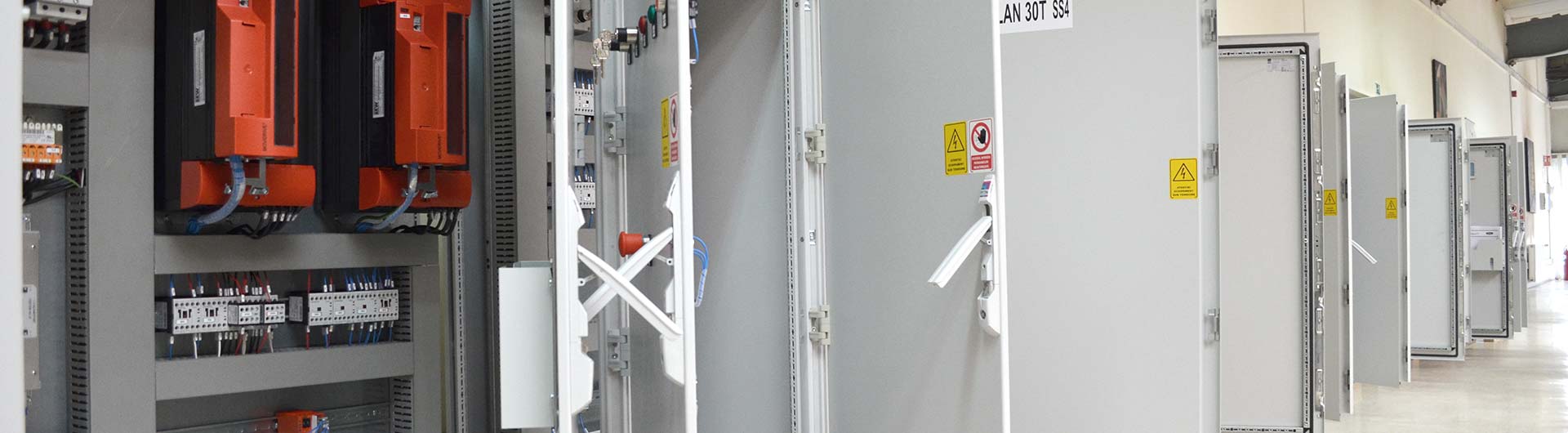

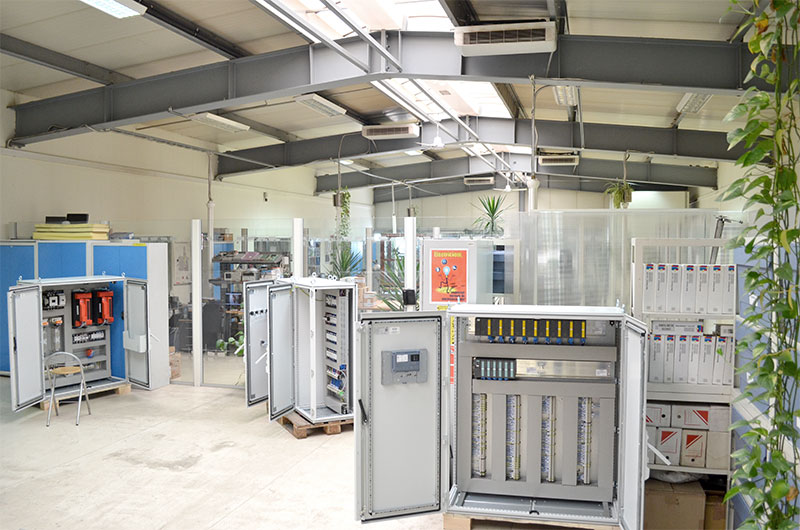

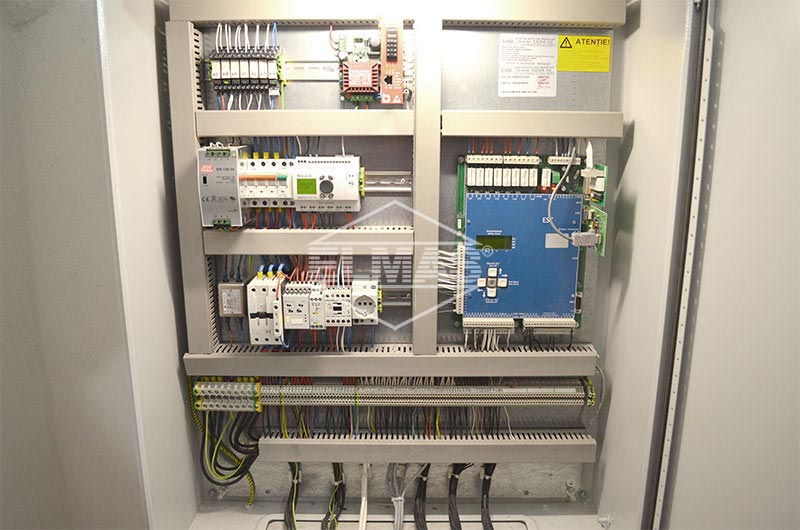

- Panourile electrice de comanda destinate instalatiilor industriale
SED poate monitoriza semnalele electrice sau neelectrice prin intermediul traductorilor electronici. Aceste semnale sunt interpretate de catre echipa de interventie si se iau masurile de rigoare.

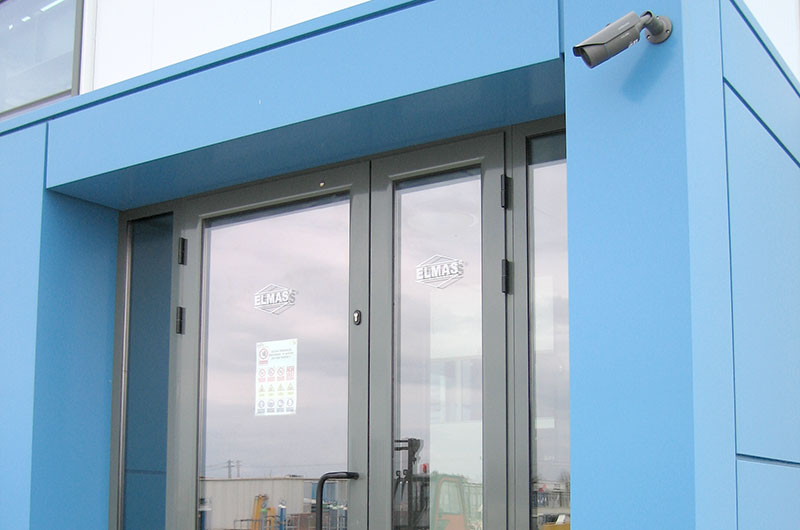

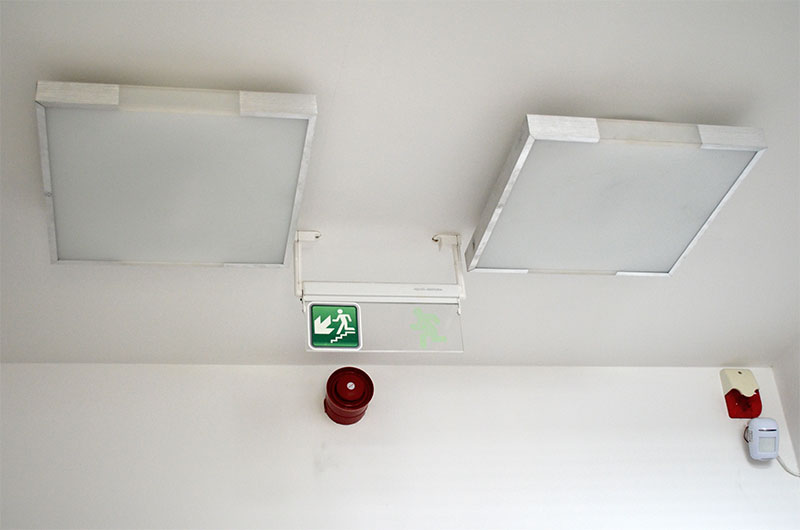

- Sisteme de alarma si supraveghere a proprietatilor imobiliare
SED poate trimite informatii vizuale (imagini), notificari despre zona incalcata ilegal. Informatiile provenite de la camerele video si/sau senzori de miscare, pot fi trimise " online" (in direct) sau prin SMS.
- Conectare la INTERNET
SED poate trimite sau receptiona informatii in sistem PEER (pereche) sau POINT TO POINT, E-mail, ETHERNET, LAN-INTERNET, etc.

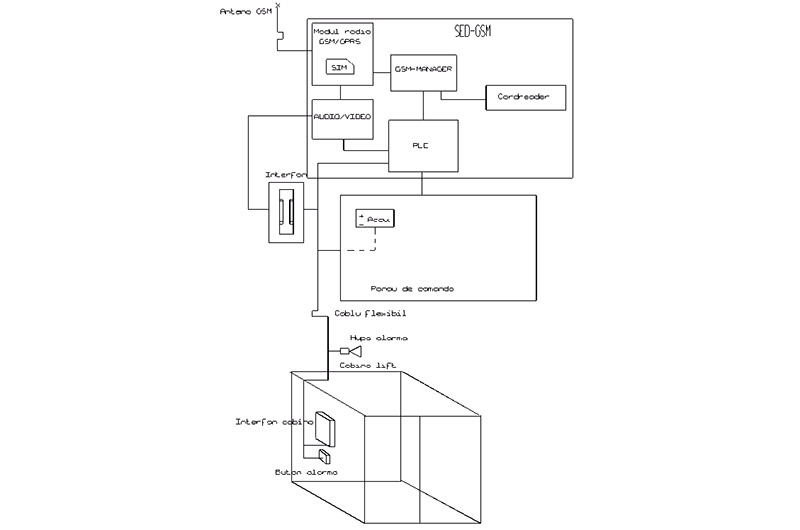

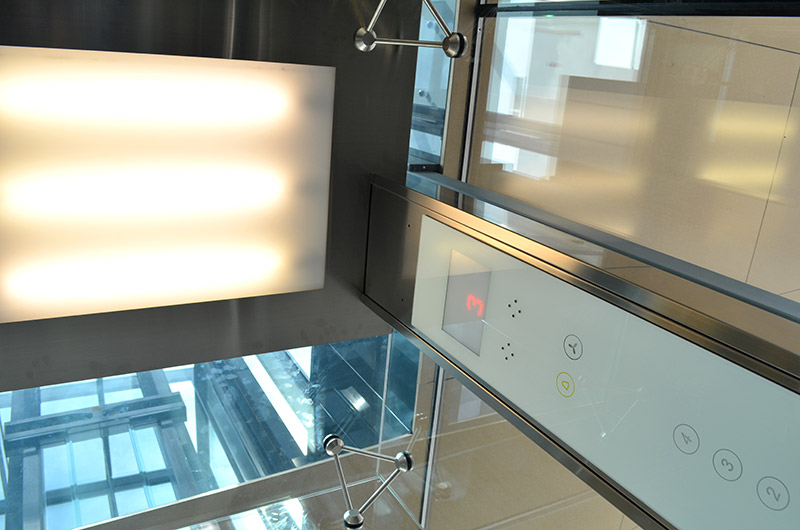

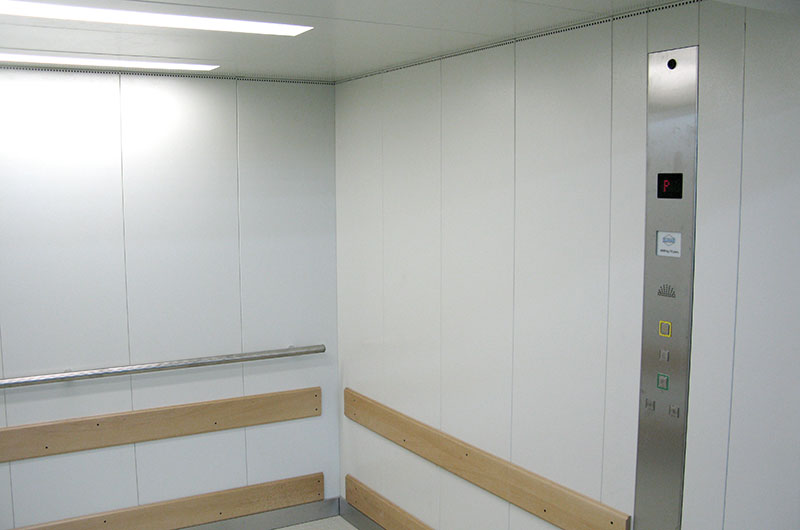

Dispozitivul SED poate fi conectat la o instalatie de ascensor de tip electric/hidraulic. Functia de baza a sistemului SED pentru aceasta aplicatie este de a realiza o legatura vocala intre persoana/persoanele blocate in cabina ascensorului si sistemul dispecer, in situatia unei defectiuni datorate ascensorului sau exterioare acestuia. Se cunoaste faptul ca, ascensoarele sunt dotate obligatoriu cu sisteme de intercomunicatie (interfoane) intre cabina si sala ascensorului, unde se afla si panoul de comanda.
In acest panou se afla acumulatorul de tensiune (in general 12V) care asigura alimentarea interfonului de comunicatie intre cabina ascensorului si un punct de interventie din aria limitata a acestuia, precum si pentru sistemul de alarma care este actionat de catre persoanele blocate in cabina printr-un buton de alarma, in situatia in care exista o cadere de energie de la reteaua de distributie electrica.

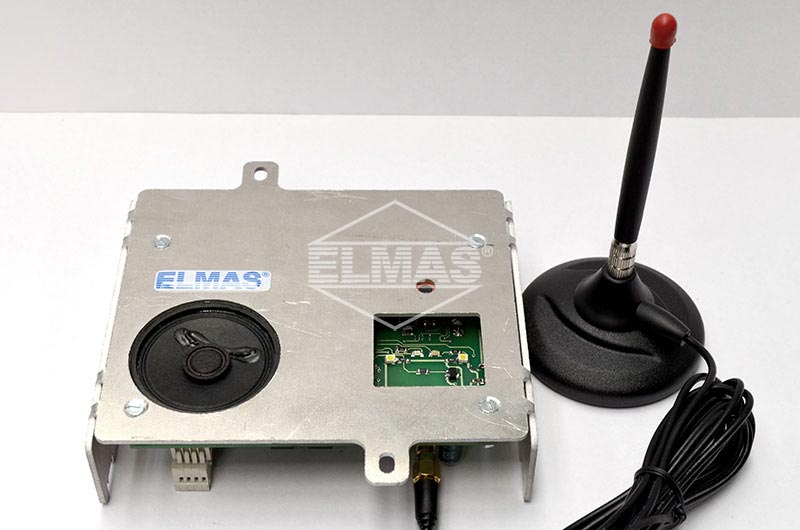

SED in aceasta situatie este echipat cu un modul audio si un cititor de cartele. Acest cititor este necesar pentru a monitoriza interventiile de intretinere si reparatie la ascensorul supravegheat. Instalatia existenta (interfon/alarma) ramane in configuratia ascensorului. La acesta se va conecta dispozitivul SED, iar butonul de alarma din cabina ascensorului va avea functie dubla: alarma uzuala si alarma de apelare a unui numar telefonic sau numere telefonice care apartin firmei de reparatii ascensoare.
Aceste numere telefonice se afla intr-o centrala de tip dispecerat cu program permanent. Alarma de apelare telefonica are efect permanent sau numai in situatia unei defectiuni ce poate sa apara in functionarea ascensorului. Monitorizarea defectiunilor se face cu ajutorul modulului PLC atasat de panoul de comanda al ascensorului, care valideaza comanda de apelare telefonica.
Monitorizarea tensiunii si curentului motoarelor
Aceste informatii sunt utilizate pentru a monitoriza starea de sanatate a motoarelor de ridicare, de deplasare transversala si de cursa lunga. Analiza avansata, bazata pe algoritmi specifici, este utilizata pentru a detecta anomaliile si deteriorarea functionarii motorului. Aceasta notifica in avans utilizatorul in vederea efectuarii unei intretineri preventive, evitand astfel defectiuni costisitoare.
Monitorizarea temperaturii motoarelor
Aceste informatii sunt esentiale pentru a preveni supraincalzirea motoarelor, care ar putea duce la defectarea si inlocuirea costisitoare a acestora. Sistemul trimite alerte in timp util atunci cand temperatura depaseste o limita de siguranta in scopul evitarii daunelor.
Vibratia motorului de ridicare
Aceasta este o solutie de monitorizare pe termen lung care urmareste uzura motorului pe o perioada lunga de timp - luni sau ani. Algoritmul informeaza utilizatorul cand soseste momentul pentru intretinerea preventiva generala a mecanicii motorului. O vibratie accentuata spre exemplu, ar putea fi un simptom care precede o defectiune iminenta.

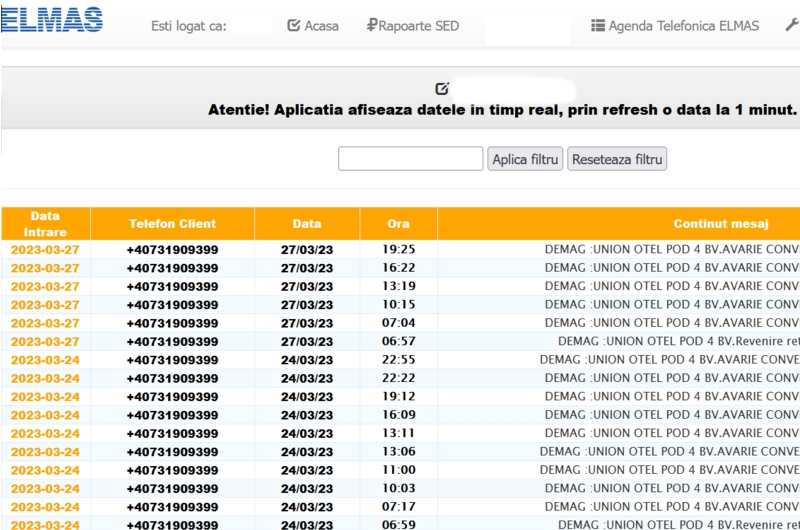

Monitorizarea utilizarii macaralei industriale
Datele operationale ale echipamentului sunt colectate de la contactele butoanelor de deplasare respectiv a limitatorilor de cursa destinate celor cele 3 axe, X,Y,Z de ex. in cazul macaralelor. Acest lucru este necesar pentru a tine evidenta duratelor si tipurilor diferite de deplasare. Ulterior, aceste informatii sunt consolidate pentru a masura eficienta operationala si durata de viata ramasa a acestora.
Motor CDF (Factor de durata ciclica)
„Motor CDF” este calculat folosind parametrii operationali pe ciclurile de functionare, care cuprind frecventa si durata operatiunilor tipice. Acestea includ pornirea , timpul de functionare cu sau fara sarcina, franarea electrica si timpul de repaus. Este utilizat pentru a alerta utilizatorul in cazul in care utilizarea CDF depaseste limitele impuse.
Suprasarcina motorului si monitorizarea sarcinii
Suprasarcina motorului si sarcina reala sunt monitorizate folosind o combinatie de senzori de curent si de sarcina. Aceste informatii sunt utilizate pentru a urmari utilizarea macaralei respectiv ascensorului in conditiile de incarcare specificate.
Monitorizarea defectiunilor franei motorului
Intrefierul franei motoarelor este monitorizat cu ajutorul senzorilor. Alertele de eroare a franelor sunt transmise daca intrefierul depaseste limitele de siguranta. Acest lucru ajuta la minimizarea riscului de cadere a sarcinii prin detectarea defectiunilor de frana.
Monitorizare SCADA, VFD, PLC
Sistemul de monitorizare are o interfata cu sistemele de automatizare cu protocoale personalizate pentru monitorizarea parametrilor de control, a defectiunilor si starii etc. Acest lucru ajuta la analiza mai detaliata a conditiilor de functionare a macaralelor si ascensoarelor, defectiuni etc.
Monitorizare Safe Design Working Period (SWP)
Perioada de lucru sigura pe termen lung a macaralelor si ascensoarelor este calculata folosind algoritmi avansati si istoricul operational, CDF si conditiile de incarcare. Acest lucru ofera informatii despre perioada de lucru calculata si durata de viata reala a acestora.
Defectiuni ale cablului de ridicare
Defectiunile cablului slabit sunt monitorizate si alertele sunt date instantaneu pentru a evita defectiunile cablului, caderea sarcinii si alte riscuri de siguranta.
Caracteristici ale sistemului de intretinere preventiva de monitorizare a macaralelor
Sistemul este echipat cu upgrade firmware de la distanta. Astfel, pentru a actualiza firmware-ul cu noi functii sau remedieri de erori, nu este nevoie sa faceti o vizita pe site, acest lucru putand fii rezolvat chiar din biroul dumneavoastra. Are o baterie mica incorporata, care indica manipularea dispozitivului, cum ar fi intreruperea alimentarii, deschiderea cutiei etc. Aceasta alerta este trimisa la server (in cateva minute) inainte ca electronicele sa se piarda din energie. Acest lucru descurajeaza manipularea rau intentionata a dispozitivului. Dispozitivele externe, cum ar fi VFD, PLC, inregistratoare de date pot fi conectate la sistem. Protocolul de comunicatie al unor astfel de dispozitive trebuie sa fie cunoscut, astfel incat acelasi lucru sa poata fi implementat in sistem pentru a functiona in coordonare cu echipamentele electronice existente. In cazul pierderii semnalului GSM, sistemul stocheaza datele local. Aceste date sunt apoi incarcate pe server odata ce conexiunea cu serverul este restabilita. Astfel, chiar si in cazul pierderii conectivitatii, nu exista pierderi de date. In cele din urma, deoarece hardware-ul si software-ul sunt proiectate si dezvoltate de ELMAS SRL, se pot face modificari, adauga caracteristici si personaliza oricare dintre ecranele software-ului, senzorii si functiile. Acest lucru ofera utilizatorului un avantaj unic de a obtine un sistem personalizat.

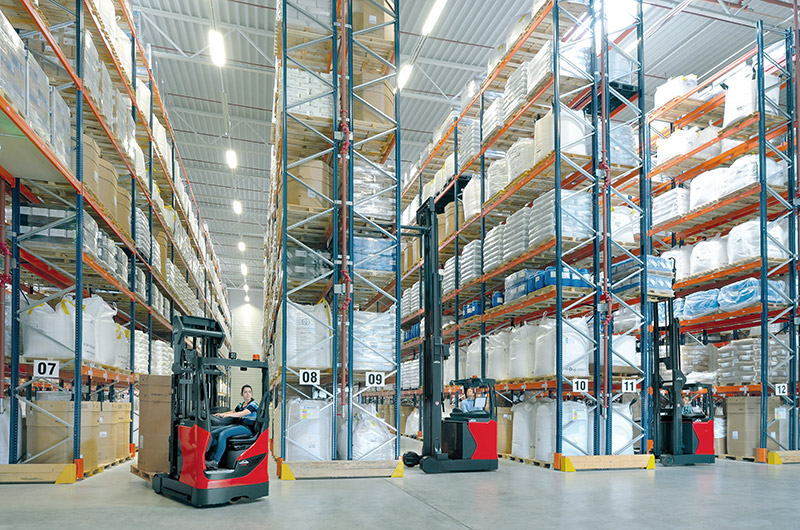

Sistemul de supraveghere a echipamentelor de la distanta (SED) dezvoltat de compania Elmas poate fi deasemenea montat pe utilaje industriale cum ar fi: poduri rulante, macarale industriale, scari rulante, stivuitoare, sisteme automate de depozitare, sisteme automate de parcare auto etc.
SED poate in aceasta situatie sa memoreze evenimentele care au avut loc si nu au putut fi transmise catre locul in care se interpreteaza monitorizarea acestor semnale, prin scanarea campului electromagnetic si gasirea momentului oportun transmisiei, dar timpul de informare in aceasta situatie poate creste considerabil de mult.
Pentru fiecare tip de aplicatie industriala este nevoie sa se reprogrameze modulul PLC in functie de cerintele datelor de monitorizat. Acest lucru presupune realizarea software-lui de aplicatie pentru microcontrolerul PLC.

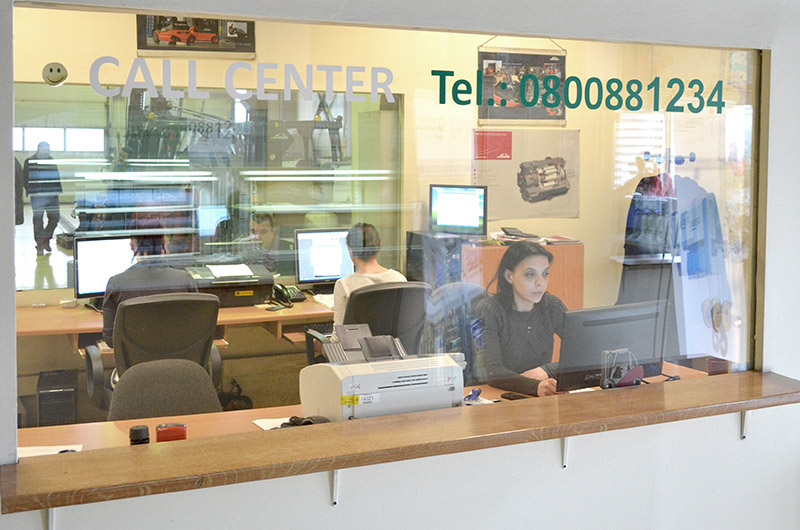

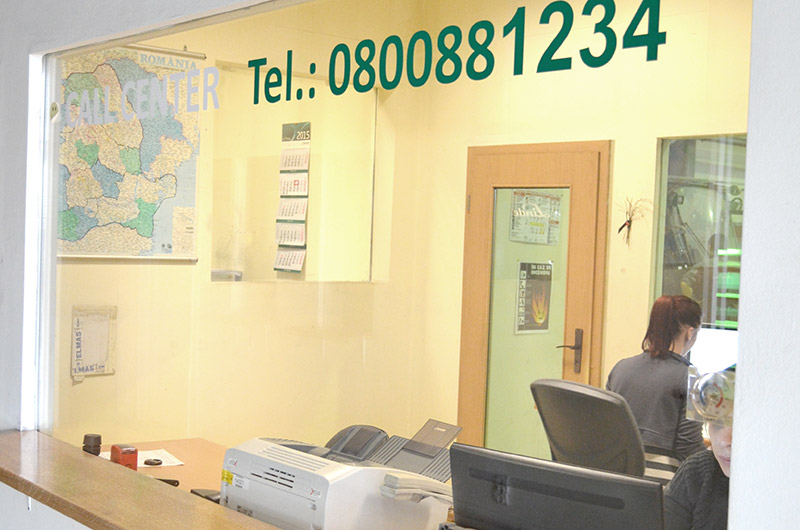

Am dezvoltat un serviciu gratuit "Service Call Center" apelabil din orice retea nationala fixa sau mobila.
Asiguram clientilor nostri pentru toate utilajele care sunt echipate cu dispozitivul SED, un serviciu gratuit de Service Call Center disponibil 24/24 h, 7/7 zile, la TelVerde - 0800881234. Echipele specializate de tehnicieni intretinere si servisare Elmas sunt astfel coordonate pentru a se deplasa in timp util la locul interventiei.
Datorita functiilor multiple asigurate de sistemul de supraveghere de la distanta SED, costurile de servisare sunt reduse si se raspunde cu operativitate la toate solicitarile.
